نحوه انتخاب کابینت باتری
کابینت باتری یو پی اس محفظه ای فلزی است که از باتریها در برابر گرد و خاک و آسیب فیزیکی محافظت میکند.وجود آن در کنار یو پی اس و یا سیستم خورشیدی ، علاوه بر زیبایی ، باتری را در دمای متفاوت حفظ میکند. این محفظه از صفحههایی فلزی ساخته شده است و با توجه به تعداد باتریهای یو پی اس و وزن آنها، این صفحهها با ضخامتهای متفاوتی در کابینت باتری به کار میروند.
کابینت باتری میتواند یک یا چند طبقه داشته باشد و برای انواع اتصال باتری یو پی اس (سری، موازی یا ترکیبی) وجود دارند.در صورت استفاده از یو پی اس، کابینتهای باتری خارجی منبع تغذیه کوتاه مدت یو پی اس هستند.
با توجه به نوع یو پی اس ها و میزان برق دهی مورد نیاز دستگاه ها و تجهیزات مصرفی نیاز به کابینت باتری جهت قرار دادن باتری ها و استقرار ایمنی باتری می باشد. لذا هر یو پی اس با توجه به میزان برق دهی و تکنولوژی ساخت آنان و ولتاژ کارکرد یو پی اس ها تعداد باتری ها چیدمان آنها مشخص می گردد که بایستی طبق جدول مشخصات کابینت باتری ها انتخاب گردد.
و نکاتی که در مورد کابینت باتری ها بایستی دقت نمود به شرح ذیل می باشد:
- ابعاد کابینت باتری
- استحکام کابینت باتری (با توجه به تعداد باتری هایی که در داخل آن مستقر میگردد)
- محل استقرار کابینت باتری ( از نظر شیب و ناصافی سطح)
- ارتفاع نا مناسب طبقات کابینت باتری
- جاگیری درست درب های کابینت
ما پس از لحاظ کردن موارد قید شده ذر بالا کابینت های با کیفیت مناسب و استاندارد برای ارائه به مشتریان آماده نموده ایم و خواهشمند است طبق جدول مشخصات فنی نسبت به انتخاب درست کابینت خود اقدام نمایید و در صورت نیاز به مشاوره بیشتر با ما تماس حاصل فرمایید.
قابلیت های ویژه کابینت باتری :
- توانایی دسترسی به داخل کابینت از هر چهار جهت
- توانایی باز کردن درها با قفل کشویی
- با استحکام قوی برای نگهداری باطری های سنگین دارای کلاف و ستون مستحکم
- ارتفاع مناسب جهت نصب انواع باتری ها
- با سوراخ های تمیز کننده هوا در چهار طرف و کف برای تهویه هوا
- محل عبور کابل
- دارای چهار پایه
- با توانایی قرار دادن رک ها در کنار هم در یک تا چهار کف
- طراحی شده برای نگهداری باتری های مختلف
- پرداخت کاری پوشش پودری الکتروستاتیک با آبکاری روی
انواع رک ها
رک ها بر دو گونه اند:1- دیواری 2- ایستاده
رک باطری دیواری
قابل نصب بر روی دیوار بوده و بیشتر مناسب برای شبکه های کوچک و یا قسمتی از یک شبکه بزرگ هستند. رک های دیواری معمولا در ارتفاع های ۵، ۶، ۷ و ۹ یونیت عرضه می شوند. یونیت واحد سنجش ارتفاع رک است و برابر با ۵/۴ سانتی متر می باشد .
عمق این رک ها نیز متفاوت است و می تواند ۳۵ ، ۴۵ یا 60 سانتی متر باشد. البته به این نکته توجه نمایید که عمق رک های ایستاده کمی بیشتر است. از کید رک برای قرار گیری سوئیچ های کوچک غیر رکمونت برروی دیوار استفاده می شود و عمق آن تنها ۲۹ سانتیمتر است.
رک باتری ایستاده
رک های ایستاده استاندارد معمولا جهت قرارگیری در دیتاسنترها انتخاب می شوند. در این رکها، انواع پچ پنل، سوییچ، سرور، یو پی اس (UPS) و سایر قطعات رکمونت ۱۹ اینچی را برای مدیریت آسان تر یکجا جمع می نمایند، از بالا و پایین ورودی برای انواع کابل دارند و همچنین از چهار طرف باز می شوند.
ارتفاع این رک ها می تواند ۱۶، ۲۱، ۲۸، ۳۶، ۴۰ و ۴۴ یونیت باشد. و با عمق های ۶۰ ، ۸۰ ، ۱۰۰ سانتیمتر و بیشتر تولید می شوند. دارای درب های شیشه ای یا تلقی فریم دار هستند.
امکان نصب ۱ تا ۴ فن درون این رک ها وجود دارد و بطور پیش فرض دارای فقط یک فن می باشند. پاور ماژول های ۸ پورت و ۹ پورت افقی درون این رک ها نصب می شود و نسبت به ارتفاع رک می توان پاور ماژول های عمودی نیز نصب کرد.
اجزای رکهای شبکه
- کیس رکمونت
- پچ پنل
- طبقه ثابت رک
- طبقه متحرک رک
- فریم مانیتور
- حرارت سنج دیجیتالی
- فن رک
- ترمینال پاور یا پاور ماژول
- بلانک پنل
- قفل ریتال
- پیچ و مهره رک
- چرخ رک
- لایت پنل
- LCD پنل
توجه: خواهشمند دقت فرمایید معمولا فقط برای قراردادن باتریهای کوچک میتوان ازرکها استفاده نمود و برای باتریهای بزرگ و سنگین بایستی حتما از کابینت باتری استفاده گردد
قیمت کابینت باتری ups
قیمت کابینت باتری یو پی اس، با توجه به آمپراژ و ابعاد و سایر مشخصات سازنده متفاوت می باشد.هر چه باتریهای یو پی اس وزن بیشتری داشته باشند، ضخامت صفحات فلزی کابینت بیشتر میشود. در نتیجه قیمت کابینت باتری افزایش می یابد
کابینت باتری یو پی اس به چند فاکتور بستگی دارد. نظیر ابعاد آن ، تعداد طبقات، ضخامت صفحات، طول عمر و کیفیت محصول، و… در نتیجه برای خرید کابینت باتری یو پی اس ابتدا باید تعداد باتری یو پی اس و ویژگیهای این باتریها نظیر وزن و ابعادشان مشخص شود. سپس به تناسب این اطلاعات میتوانید رک یو پی اس مناسب خود را بیابید و برای خرید آن اقدام نمایید.

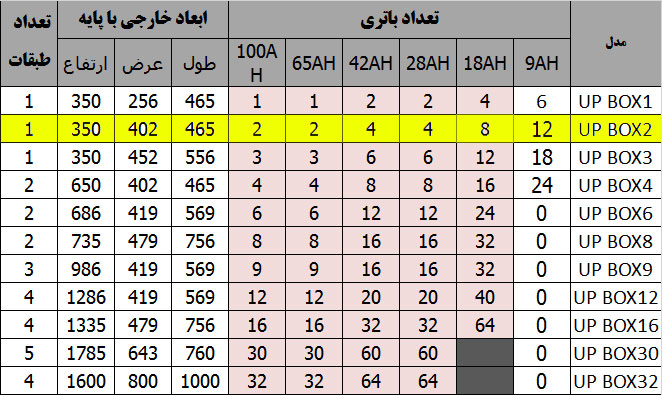

در پایان جدول زیر و یک مثال نمونه انتخاب کابینت باتری را برای شما راحت تر مینماید
و در صورت نیاز به راهنمایی بیشتربرای خرید و دریافت مشاوره رایگان با کارشناسان گروه فاریان تماس بگیرید
برای انتخاب کابینت باتری مناسب باید ولتاژ کارکرد دستگاه و آمپرساعت باتری های خود را بدانید.
به عنوان مثال یو پی اس 48 ولت
آمپر ساعت مود نیاز شما 28 آمپر ساعت
ولتاژ باتری های یو پی اس 12V می باشد.
12V/28AH*4=48V28AH
پس کابینتی باید انتخاب کنید که 4 عدد باتری 28 آمپر درون آن قرار بگیرد
که از روی جدول UP BOX 2 می باشد
